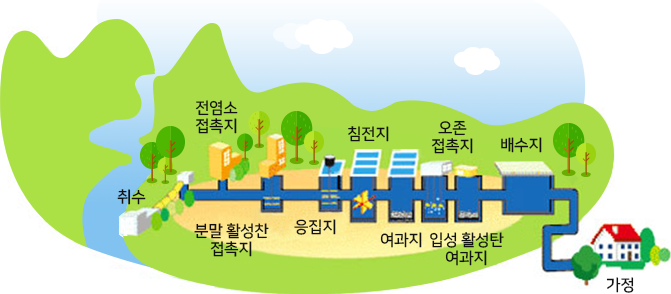

수돗물 처리 공정도
수돗물 처리 공정도
취수가 전염소접촉지, 분말활성찬 접촉지를 지나 응집지를 지나 침전지를 지나 여과지를 지나 오존접촉지를 지나 입성 활성탄 여과지를 지나 배수지를 지나 가정으로 유입된다.
정수처리 공정개요
취수원
수돗물을 만들기 위하여 물을 취수하는 곳으로 금강 및 왕촌천으로부터 지표수, 복류수등을 취수합니다.
취수 및 집수시설
적정한 수질을 가진 수원에서 필요한 수량을 취수 및 집수하는 시설입니다.
취수장
취수한 물을 정수장으로 보내주는 역할을 합니다
착수장
취수장에서 들어오는 물의 양을 조절하고 수위동요를 안정시켜 줍니다.
약품주입설비
원수의 미생물등을 제거하기 위한 염소 와 작은 부유물질 등이 서로 뭉쳐서 빨리 가라앉도록 해주는 응집제등을 넣어 줍니다.
혼화지
응집제가 물속에서 잘 섞이도록 빠르게 저어주는 곳입니다.
응집지
응집제와 물속의 부유물질이 서로 뭉쳐서 큰 입자로 만들어 주기 위하여 천천히 저어주는 곳입니다.
침전지
물속의 응집물질을 가라앉히고 깨끗한 상등수를 여과지로 보내 줍니다.
여과지
침전지에서 보내준 물 속의 미세찌꺼기를 모래층에 의해 맑게 걸러냅니다.
고도정수처리시설
오존 및 입상활성탄 여과시설을 말하며 오존으로 물속의 유해한 물질을 산화·분해하고 입상활성탄 여과지에서 이를 흡착 제거합니다.
정수지
정수처리 된 물에 염소를 주입해서 물속의 각종 세균을 소독하여 가정까지 안전한 물이 공급되도록 합니다.
배수지 및 가압장
정수지의 물을 각 가정으로 원활히 공급되도록 합니다.
